Planung einer dezentralen Wohnraumlüftung

Ziel der Planung ist die Umsetzung einer energieeffizienten, hygienischen und komfortablen Lüftung gemäß DIN 1946-6 und den Anforderungen des GEG. Die dezentrale Wohnraumlüftung gewährleistet einen kontinuierlichen Luftaustausch, führt Feuchtigkeit und Schadstoffe zuverlässig ab und verbessert dauerhaft die Raumluftqualität.

Systembeschreibung

Die Lüftung erfolgt über in die Außenwände integrierte Einzelgeräte. Diese verfügen über:

  • Wärmetauscher zur Rückgewinnung von bis zu 90 % der Abluftwärme

  • Filterelemente für saubere Zuluft (optional Pollen-/Feinstaubfilter)

  • regelbare Ventilatoren im Zu- und Abluftbetrieb

  • sowie eine integrierte Steuerung (z. B. feuchte- oder CO₂-geführt)

Die Geräte arbeiten paarweise im Pendelbetrieb und gewährleisten so einen ausgeglichenen Luftaustausch mit optimaler Wärmerückgewinnung.

Ist ein paarweiser Betrieb (also 2, 4, 6 … Geräte) aus baulichen oder anderen Gründen nicht möglich oder nicht gewünscht, kann das System auch unpaarig betrieben werden. In diesem Fall arbeiten (als Beispiel) zwei von insgesamt drei Geräten einer Wohneinheit jeweils mit halber Luftleistung des dritten Geräts, um einen Über- oder Unterdruck zu vermeiden.

Planung und Auslegung

  • Dimensionierung der Luftvolumenströme nach DIN 1946-6

  • Auswahl geeigneter Gerätepositionen unter Berücksichtigung von Schallschutz, Raumaufteilung und Fassadengestaltung

  • Integration der elektrischen Anschlüsse und Steuerleitungen

  • Erstellung des Lüftungskonzepts mit Volumenstrombilanz und Grundrissdarstellung

Vorteile

  • Keine aufwändigen Luftkanäle – ideal für Neubau und Sanierung

  • Hohe Energieeffizienz durch Wärmerückgewinnung

  • Einfache Installation und Wartung (Filterwechsel 2–4× jährlich)

  • Individuell steuerbare Raumlüftung und Schutz vor Feuchteschäden

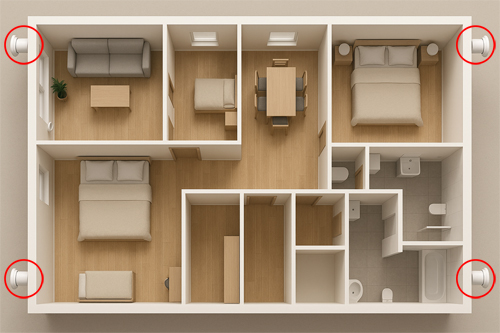

Beispielhaft schematische Darstellung der Platzierung von dezentralen Lüfungsgeräten

Montage einer dezentralen Wohnraumlüftung in Eigenleistung

Die Montage einer dezentralen Wohnraumlüftung ist auch für handwerklich interessierte Privatpersonen gut umsetzbar. Mit etwas Sorgfalt und dem richtigen Werkzeug lässt sich die Installation Schritt für Schritt sicher und fachgerecht durchführen. Die Geräte sind so konzipiert, dass sie auch ohne spezielle Fachkenntnisse eingebaut werden können – klare Montageanleitungen und passgenaue Einbausysteme unterstützen Sie dabei.

1. Vorbereitung

Vor Beginn der Arbeiten sollte der Standort der Lüftungsgeräte festgelegt werden. Ideal sind Außenwände in Aufenthaltsräumen wie Wohnzimmer, Schlafzimmer oder Büro. Die Position wird so gewählt, dass die Luft frei zirkulieren kann und keine Zugerscheinungen entstehen.
Für jedes Gerät wird eine Kernbohrung mit D = 163 mm Durchmesser erstellt.
Hierbei kann – falls gewünscht – ein Fachbetrieb für die Bohrung beauftragt werden; die anschließende Montage lässt sich dann problemlos selbst übernehmen.

2. Einbau der Gerätehülse

In die Bohrung wird die mitgelieferte Wandeinbauhülse eingesetzt. Diese sorgt für den dichten und stabilen Sitz des Lüftungsgeräts. Eine leichte Neigung nach außen gewährleistet, dass eventuell anfallendes Kondenswasser sicher abgeleitet wird.
Nach dem Einsetzen wird die Hülse luftdicht mit Montageschaum oder Dichtband fixiert und die Außenabdeckung angebracht.

3. Einsetzen des Lüftungsgeräts

Nach Fertigstellung der Wand- und Malerarbeiten kann das eigentliche Lüftungsgerät eingesetzt werden. Dabei werden:

  • der Wärmetauscher-Einsatz in die Hülse geschoben,

  • die Ventilatoreinheit angeschlossen,

  • und die Innenblende montiert.

Alle elektrischen Verbindungen sind steckfertig ausgeführt. In der Regel genügt eine 230-V-Steckdose oder ein vorbereiteter Stromanschluss in der Nähe.

4. Inbetriebnahme und Einstellung

Nach dem Anschluss kann das Gerät sofort in Betrieb genommen werden. Über die Steuereinheit (je nach Modell manuell, per Funk oder App) lassen sich Lüftungsstufen und Betriebsmodi einstellen. Für den optimalen Betrieb sollten Geräte paarweise im Pendelbetrieb laufen, sodass Zu- und Abluft im Gleichgewicht bleiben.

5. Pflege und Wartung

Die Wartung ist einfach: Die Filter können ohne Werkzeug entnommen, gereinigt oder ausgetauscht werden. Dies sollte – je nach Staubbelastung – etwa alle drei bis sechs Monate erfolgen.

Fazit

Mit etwas handwerklichem Geschick und Beachtung der Herstelleranleitung lässt sich eine dezentrale Wohnraumlüftung sicher und zuverlässig in Eigenleistung installieren. So profitieren Sie von frischer, gesunder Luft, vermeiden Feuchteschäden und steigern den Wohnkomfort – ganz ohne aufwendige Technik oder hohe Montagekosten.
