Montagebeispiel für einen Wäscheabwurf

Schritt 1 - Vorbereitung

Vor der Installation eines Wäscheabwurfs sollte, wie immer, die sorgfältige Planung stehen!
Dies bezieht sich nicht nur auf die Frage des zu beschaffenden Materials und auf die Ausführung der Einwurftüren, sondern besonders auch auf den Standort bzw. Verlauf im Haus!

Sinnvollerweise sollte der Wäscheabwurf bzw. der Einwurf für den Wäscheabwurf dort erfolgen, wo er von allen Personen im Haus möglichst bequem genutzt werden kann, z.B. in Fluren oder im Bad!

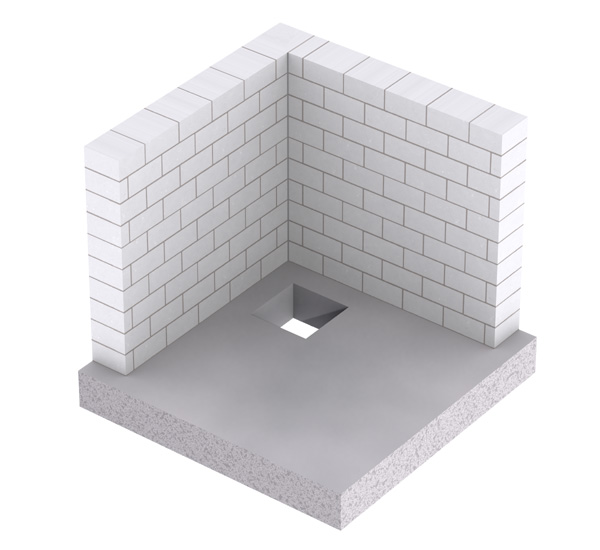

Wenn diese Fragen geklärt sind kann mit den Deckenaussparungen für das Schachtrohr begonnen werden, siehe Bild rechts...!

Schritt 2 - Montagebeginn

Begonnen wird zunächst mit der Montage des Schachtrohrs (Fallrohrs) und dem erforderlichen Schachtauflager, vorzugsweise auf der untersten Geschossdecke, in aller Regel ist dies die Kellerdecke (UG/EG), um den Wäscheabwurf von unten nach oben wachsen zu lassen, siehe Bild rechts...!

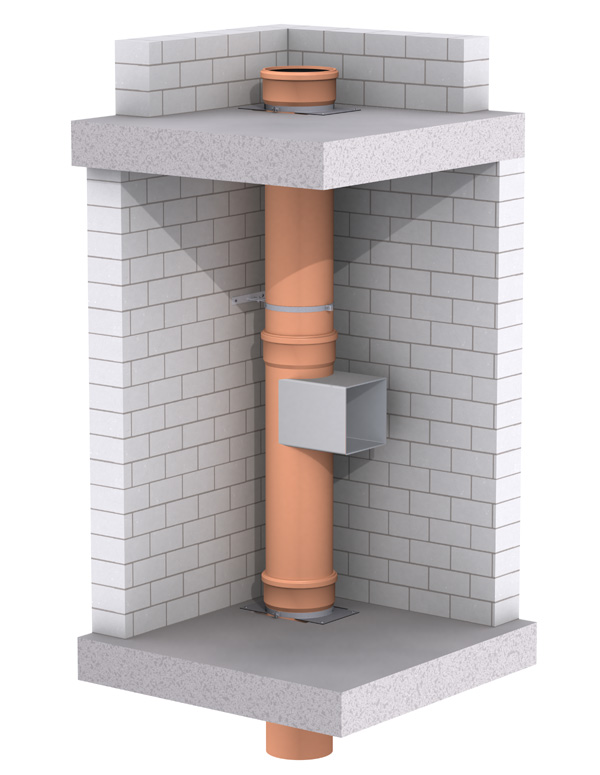

Schritt 3 - Weiterführung in das OG/DG

Da in den allermeisten Fällen ein Wäscheabwurf aus mehr als einem Einwurf besteht wird nach der Montage des 1. (unteren) Türschurrenrohrs nun die Weiterführung in die oberen Geschosse vorgenommen, analog zur Montage im EG!

Wichtig! In jedem durchlaufendem Geschoss sollte mindestens eine Wandhalterung montiert werden, um Drehpunkte im Rohrsystem zu vermeiden, aber auch zur zusätzlichen Lastaufnahme der Schachtrohre.

Die Montage der Wandhalterung sollte in etwa auf Höhe der Raummitte erfolgen, jeweils oberhalb der Muffe des weiterführenden Rohrs, siehe Bild rechts...!

Schritt 4 - Vorbereiten der Verkleidung

In Abhängigkeit der örtlichen Bausituation bzw. der gewünschten Optik der Verkleidung des Schachts wird nach erfolgreicher Montage aller Rohre mit den Verkleidungsarbeiten und der Einpassung der Einwurftüren begonnen.

In Einfamlienhäusern wird die Verkeidung des Wäscheabwurfs sehr häufig in Trockenbauweise vorgenommen, wofür zunächst das erforderliche Ständerwerk montiert wird bevor die Trockenbauplatten angebracht werden. Ebenfalls zu diesem Zeitpunkt werden die Schurrenkästen der Türschurrenrohre auf die Vorderkante der Fertigwand eingekürzt (falls erforderlich) und es können die Einwurftüren probeweise eingepaßt werden, siehe Bild rechts...!

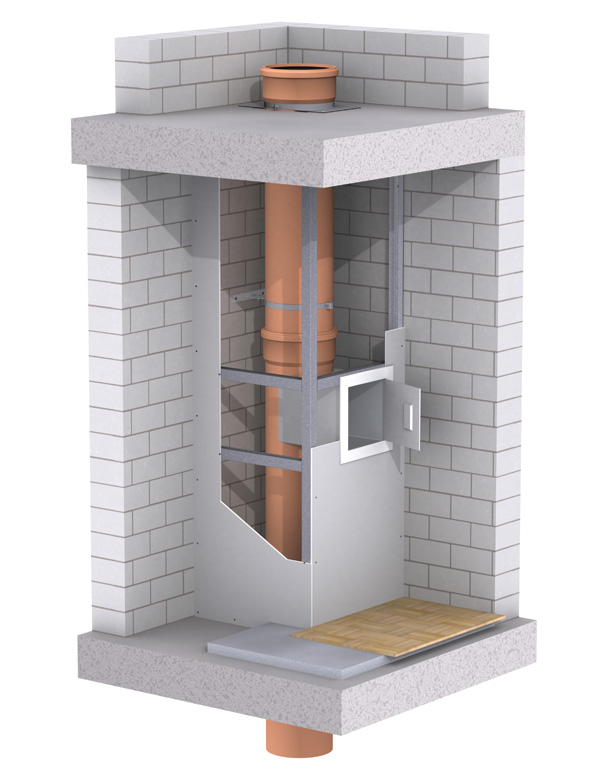

Schritt 5 - Verkleiden und Endmontage

Nach vollständiger Montage des Ständerwerks kann die Anbringung der Trockenbauplatten erfolgen sowie die erforderlichen Restarbeiten wie Spachteln, Tapezieren und/oder Streichen ausgeführt werden, siehe Bild rechts...!

Wichtige Hinweise:

• Die endgültige Montage aller Einwurftüren sollte erst unmittelbar vor Einzug erfolgen um eine Oberflächenbeschädigung durch weitere Arbeiten am Bau zu vermeiden!
• Die Tiefe (= Länge) des Schurrenkastens beträgt 250 mm - wobei nicht Sie sich nach dieser Tiefe richten müssen sondern der Schurrenkasten richtet sich nach Ihnen - das heißt dass der Schurrenkasten, wenn's nicht gerade zufällig genau passen sollte, immer ab Vorderkante Fertigwand eingekürzt wird
