Brandschutz-Einwurftüren nach F30/F90

Brandschutz bei Wäscheabwurfschächten – Sicherheit nach höchsten Standards

In Deutschland ist der Brandschutz Ländersache – entsprechend unterschiedlich und teils komplex gestalten sich die konkreten Anforderungen in den einzelnen Bundesländern. Die Auslegung der Vorschriften variiert dabei teilweise erheblich.

Dennoch existiert ein grundlegender Konsens hinsichtlich der Mindestanforderungen für die Materialien, die in Wäscheabwurfschächten zum Einsatz kommen dürfen.
So ist das verwendete Rohr- bzw. Schachtmaterial in der Regel aus nicht brennbarem Edelstahl gemäß DIN 1.4301 auszuführen – dies gilt bundesweit als anerkannter Mindeststandard.
Deutlich uneinheitlicher zeigt sich die Situation bei den Einwurftüren: Je nach Bundesland oder sogar je nach Bauprojekt wird entweder ein Feuerwiderstand von F30 oder F90 gefordert.
In bestimmten Fällen – insbesondere bei der Integration in abgeschlossenen Serviceräumen, wie sie häufig in Hotels oder Pflegeeinrichtungen vorkommen – können auch Edelstahltüren aus DIN 1.4301 ohne zusätzliche Feuerwiderstandsklassifizierung zulässig sein.

Um den unterschiedlichen Anforderungen gerecht zu werden, bieten wir unsere Brandschutz-Wäscheeinwurftüren in beiden Feuerwiderstandsklassen an – F30 und F90. Beide Varianten sind entsprechend zertifiziert, verfügen über eine bauaufsichtliche Zulassung und sind mit den erforderlichen Prüfnummern ausgestattet.

Unsere Brandschutz-Wäscheeinwurftüren sind in beliebigen Abmessungen erhältlich – ob rechteckig oder quadratisch.
Die nebenstehende Abbildung zeigt lediglich ein Ausführungsbeispiel. Gerne passen wir die Maße an Ihre individuellen baulichen Gegebenheiten an.

Funktion:

Feuerwiderstand nach F30/F90 geprüft nach DIN 4102 Teil 2/4
EI30 / EI90 entsprechend EN 13501
Beflammbar nach EN 1363-1
Umlaufende mehrstufige Brand- und Rauchschutzdichtung

Aufbau:

Einflügelige Tür
Türöffnungswinkel ca. 180°
Türanschlag rechts, optional auch links möglich
Befestigung durch vorhandene Befestigungslöcher
Türen in den Korpus einschlagend
Verschluss über Schwenkhebel, vorbereitet für DIN Halbzylinder*
Edelstahlscharniere mit Stift zum Aushängen der Türflügel
Keine Montage von zusätzlichen Türzargen erforderlich!
Umlaufende Putzkante

* Ein DIN-Halbzylinder befindet sich standardmäßig im Lieferumfang, dieser kann auf Wunsch für die Verwendung eigener Schließzylinder, z.B. für Haus-Schließanlagen, auch weggelassen werden!

Maße und Bauformen:

Lieferbar von 300 x 300 mm bis 870 x 2140 mm Anschlussmaß (= lichtes Innenmaß), auch in allen objektspezifischen Zwischenmaßen in quadratischer oder senkrechter Ausführung (Wichtig: Das Höhenmaß muss/sollte immer größer oder gleich dem Breitenmaß sein!)
Aussenmaß/Sichtmaß = Anschlussmaß + 88 mm - Beispiel: Die Einwurftür mit einem Anschlussmaß (lichtes Innenmaß) von 300 x 300mm hat ein Sichtmaß (= Aussenmaß) von 388 x 388mm

Die lichte Öffnung in der Wand (auch als Bauöffnungsmaß bezeichnet) muss immer +/- 7mm umlaufend ( = 14mm) größer sein als das Aussenmaß der Einwurftür, im vorgenannten Beispiel wäre also ein Bauöffnungsmaß von 402 x 402 mm erforderlich.

Baustoff und Oberfläche:

Revisionsabschluss, Feuer- und Rauchdichtigkeit umlaufend
Erfüllt die Anforderungen der aktuellen MLAR/LAR/RbALei
Schutzart entsprechend IP54
Brandschutzplatten nicht brennbar

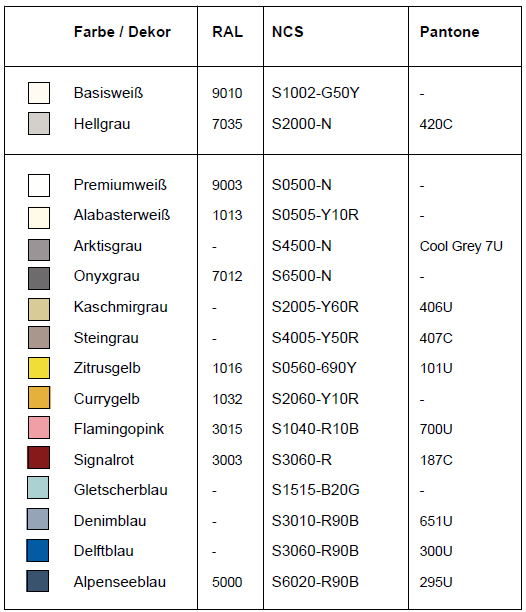

Hochwertige Oberflächenbeschichtung lichtgrau, ähnlich RAL 7035, incl. Kanten
Weitere lieferbare Standardfarben ohne Mehrpreis:
- beige, ähnlich RAL 1015
- rot, ähnlich RAL 3020
- grün, entspricht NCS S2005-G20Y
- blau, entspricht NCS 3010-R90B
Weitere Farben, Dekore und Strukturen gegen Mehrpreis lieferbar

Zusatzausstattung und Optionen:

Optional verschiedene Dekoroberflächen und Strukturen lieferbar
Verschluss über Vierkant auf Anfrage
Türanschlag links
Belüftungssysteme
Edelstahlanfahrschutz

Zertifikate und Prüfungen:

Allgemeine bauaufsichtliche Zulassung Z-6.55-2336 (F30) bzw. Z-6.55.2167 (F90) für Massivwände (F30/F90), GKF-Metallständerwände (F30/F90) und GKF-Schachtwände (F30/F90), geprüft nach DIN 4102 Teil 1

Da diese Produkte einer kontinuierlichen Weiterentwicklung unterliegen können sich Änderungen in den Prüfzeugnissen ergeben, die Verwendbarkeitsnachweise sind daher bitte vor einer Bestellung immer aktuell zu erfragen, vielen Dank für Ihr Verständnis!

Ein wichtiges Merkmal speziell unserer Brandschutz-Einwurftüren ist die Tatsache, dass die Oberfläche des Türblatts immer neutral (lichtgrau) geliefert wird (wenn nicht anders angegeben), sodass eine vollkommen individuelle Oberflächengestaltung in Anlehnung bzw. Anpassung der Umgebungssituation resp. den Wünschen des Bauherren erfolgen kann.
Die Oberflächen können so z.B. mit individueller Farbgebung gestrichen bzw. lackiert werden (auf Wasserbasis), aber auch tapeziert oder verkleidet werden (nach Vorgabe des Herstellers)!

Da es im Bereich Wäscheeinwurf mit Brandschutzanforderungen keine Standard-Artikel im eigentlichen Sinne gibt (in Bezug auf die Abmessungen - darum sind auch keine Brandschutzartikel in diesem Shop aufgeführt!) wenden Sie sich für die Beantwortung weiterer Fragen zum Thema "Wäscheabwurf und Brandschutz" bitte per e-mail oder telefonisch an unsere Service-Abteilung unter +49.40.83210450, wir beraten Sie sehr gern ausführlich und kompetent - und wir freuen uns auf ihren Anruf!

Bitte nehmen Sie auch gern unseren Beratungs- und Angebotsservice in Anspruch, der für Sie selbstverständlich kostenlos und unverbindlich ist!
